Bilanaleit með vélrænni innsigli með hrærivél: Algeng vandamál og lausnir

Árangursrík bilanaleit á anhrærivél vélrænni innsigli byrjar á því að skilja einstaka rekstrarálag sem þessi þéttikerfi standa frammi fyrir í iðnaðarblöndunarumhverfi. Ólíkt venjulegum dæluþéttingum verða þéttingar sem notaðar eru í hrærivélar að þola verulega sveigju á skafti, geislahlaupi og krefjandi ferliskilyrðum, þar með talið vökva með mikilli-seigju og ætandi efnafræðilegum miðlum. Með því að viðurkenna snemmbúin viðvörunarmerki eins og leka í vinnsluvökva, óvenjulegt titringsmynstur og hitasveiflur, er hægt að grípa inn í tímanlega, koma í veg fyrir kostnaðarsaman stöðvun búnaðar og viðhalda heilleika ferlisins í efna-, lyfja- og reactor forritum.

Skilningur á bilunum í vélrænni innsigli hrærivélarinnar

Það sem gerir innsigli blöndunartækja einstaka

Við höfum komist að því að þessi þéttikerfi virka á allt annan hátt en þau gera í miðflóttadælunotkun eftir að hafa unnið með hræribúnaði í meira en 30 ár. Innsiglið verður að geta séð um yfirhengda skafthönnun sem er algeng í blöndunartækjum fyrir efstu-inngang. Á meðan á notkun stendur getur skaftið beygt meira en nokkra millimetra. Þetta vélræna álag, ásamt því að þéttingin er venjulega sett í gufurými í stað þess að vera að fullu á kafi í vinnsluvökvanum, skapar vandamál sem venjulegar þéttingarlausnir geta ekki leyst að fullu.

Algengar innsiglisgerðir og iðnaðarnotkun þeirra

Stök vélræn innsigli virka vel í lágþrýstingsblöndunarverkum sem eru ekki hættuleg og þar sem vinnsluvökvi getur örugglega smurt innsiglisflötin. Þegar unnið er með hættulega, eldfima eða mjög hreina miðla eru tvöfaldar vélrænar þéttingar nauðsynlegar til að búa til þrýstivarnarvökvakerfi sem stöðvar ferlimengun og loftlosun. Allir þéttingarhlutar eru innbyggðir í eina for-samsetta einingu í hylkjaþéttingarsettum. Þetta auðveldar festingu og inniheldur stöðugar legur til að halda skaftinu stöðugu. Efnakljúfar, lyfjalífreaktarar og iðnaðarblöndunarílát hafa allir mismunandi rekstrarþarfir sem eru uppfylltar af hverri uppsetningu.

Þekkja snemmbúin viðvörunarmerki um neyð sela

Sýnilegur leki í kringum innsiglihúsið er augljósasta merkið um bilun, en vandamál byrja venjulega mun fyrr. Hitastig í leguhúsinu um 10 til 15 gráður yfir eðlilegu gæti þýtt að innsiglisflöturinn sé ekki rétt smurður eða að vandamál séu með kælikerfi hindruvökva. Ef þú tekur eftir undarlegu hljóðmynstri við reglubundna mælingar, er líklegt að innsiglisflöturinn sé skemmdur eða að vélin sé ekki rétt stillt. Mislitun á vinnsluvökvanum eða skyndileg mengun á lotunni í tvöföldu innsiglingakerfum er merki um að aðalþéttingin hafi bilað og hleypir hindrunarvökva inn. Ef þú tekur eftir þessum merkjum snemma geturðu forðast meiriháttar bilanir sem stöðva framleiðslu og setja öryggi starfsmanna í hættu.

Orsakir á bak við innsigli bilana

Mikið af bilunum í innsigli sem við höfum skoðað voru af völdum mistaka við uppsetningu, svo sem að nota rangar innsiglisbilsstillingar, að þjappa ekki gúmmíhlutum almennilega saman og skaftröskun sem fer lengra en framleiðandinn mælir með. Þegar þéttiefni og vinnsluvökvar blandast ekki efnafræðilega brotnar gúmmíið hraðar niður og innsiglishliðið slitnar hraðar. Þetta á sérstaklega við þegar sterkar sýrur, lífræn leysiefni eða oxunarefni eru notuð. Rekstrarálag eins og þurrkeyrsla, hitabreytingar og há-þrýstingsstuðlar geta skaðað innsiglisflötinn hitalega, sem má líta á sem geislamyndað brotmynstur. Vandamál með vélbúnaðinn, eins og slitnar legur, stokka sem fara úr þolmörkum og misjafnar tengingar, senda skaðlega krafta beint til innsiglissamstæðunnar.

Að greina og leysa vandamál með vélrænni innsigli með hrærivél

Kerfisbundin aðferðafræði við bilanaleit

Root Cause Analysis Framework

Kerfisbundnar rannsóknir eru nauðsynlegar til að komast að því hvort bilanir séu af völdum vélrænna, efnis- eða rekstrarþátta. Sumar vélrænar ástæður eru að velja ranga innsigli fyrir þvermál öxulsins og hraða, að hafa ekki nægan stöðugan burðarstuðning og vandamál með ómun grunnsins. Efnis-tengd bilun eru meðal annars teygjanleg vöxtur frá efnaárás, hitauppstreymi á innsigli yfirborðsins og vorryð sem dregur úr kraftinum sem þarf til að loka innsiglinum. Rekstrarþættir fela í sér vinnsluvandamál sem valda breytingum á þrýstingi eða hitastigi, viðhalda ekki hindrunarvökva á réttan hátt í tvöföldu innsigli og akstursskilyrði sem eru utan hönnunarsviðs innsiglisins.

Hagnýtar lausnir fyrir algeng vandamál

Oftast þarf að skipta yfir í hylki-stílþéttingar með innbyggðum-föstum legum sem veita auka vélrænan stuðning til að laga vandamál með tilfærslu skaftsins. Þegar efnasamhæfisvandamál eiga sér stað er nauðsynlegt að skipta úr venjulegum elastómerum eins og nítrílgúmmíi yfir í flúorfjölliður eins og FFKM. Á sama hátt þarf að breyta innsiglisflötum úr kolefnis-keramikpörum í kísilkarbíð eða wolframkarbíðpör. Nokkrar leiðir til að bæta hitastjórnun eru að auka kælikraft hindrunarvökvans, ganga úr skugga um að skolunaráætlanir fylgi API 682 stöðlum betur og setja upp slökkvikerfi til að stjórna losun á villu.

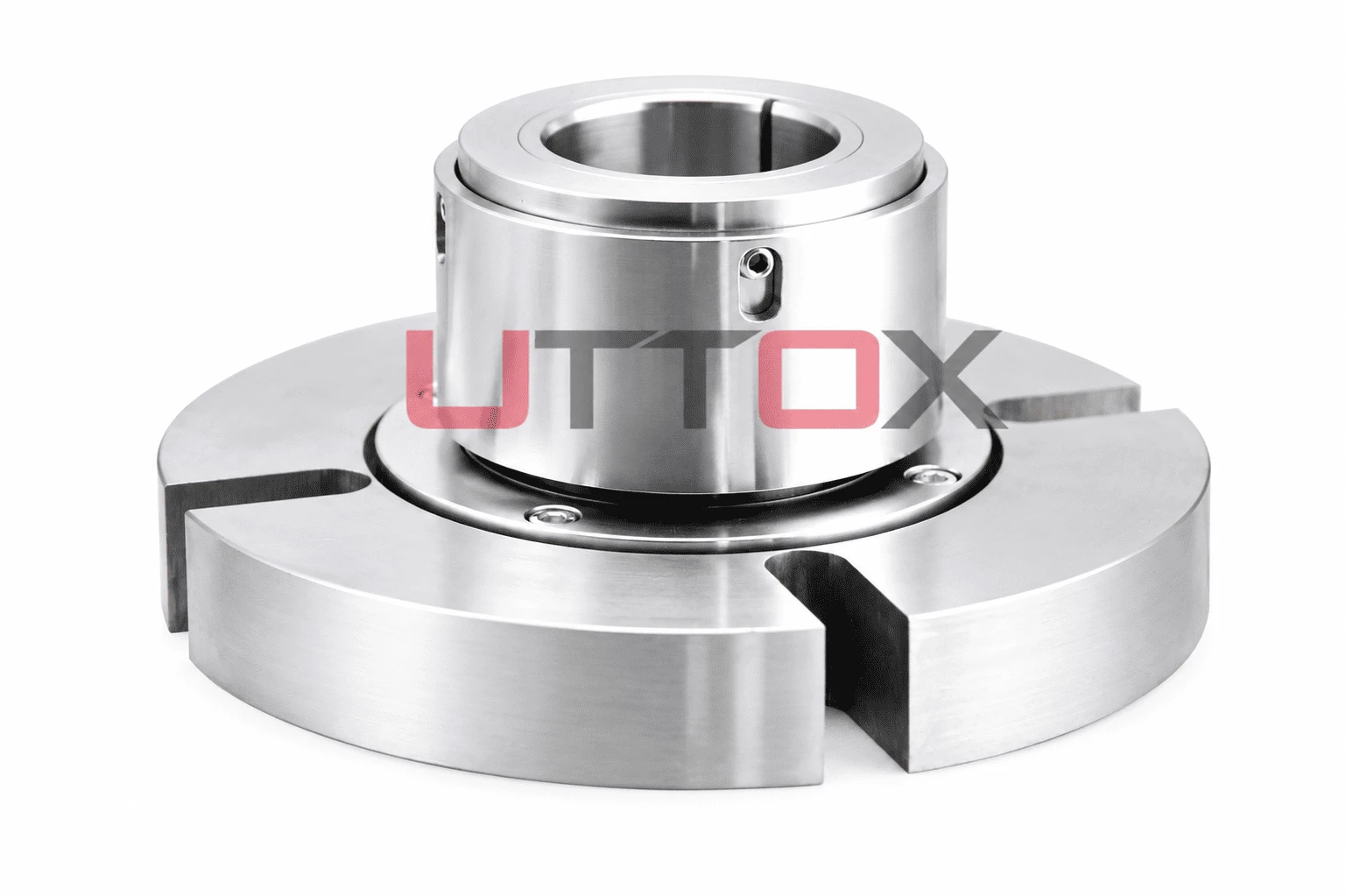

UT-Seccomix kerfið, sem var búið til af Uttox, er hannað til að leysa svona vandamál með því að geta unnið með núverandi búnaðaruppsetningar. Sem valkostur við hágæða evrópsk þéttikerfi, virkar þetta á áreiðanlegan hátt við margvíslegar aðstæður og helst á viðráðanlegu verði. Hönnunin virkar bæði með uppsetningum á efri-inngangi og neðri-inngangi, sem leysir vandamál með stuðningi og tilfærslu á skafti sem koma upp í blöndunaraðstæðum.

Hvenær á að skipta út á móti því að uppfæra innsiglið þitt

Þegar hlutar hafa náð endingartíma þarf að skipta um þá. Þetta sést venjulega með sliti á innsigli sem fer umfram það sem framleiðandinn leyfir, teygjuherðingu eða sprungu og fjöðrunarálagi. Uppfærsla er snjallt val þegar rekstrarskilyrði hafa breyst síðan innsiglið var sett upp í fyrsta skipti, þegar bilanir halda áfram að gerast sem sýna að núverandi innsiglishönnun er ekki nógu góð eða þegar nýjar reglur krefjast betri losunareftirlits. Oftast hefur það langtíma rekstrar- og öryggisávinning að skipta úr innsigli yfir í vélræna innsigli eða úr stökum innsigli yfir í tvöfalda innsigli, sem gera fjárfestinguna þess virði.

Fínstilla afköst innsigli og viðhald

Fyrirbyggjandi viðhaldsaðferðir

Að setja upp reglulegar athuganir og fyrirbyggjandi viðhaldsáætlanir er lykillinn að því að þéttingar endast lengur. Við styðjum reglubundnar augnskoðanir í fyrirhuguðum viðhaldshléum, skoðum innsiglissvæði fyrir kristallað vinnsluvökvalög, tæringarmynstur og ástand teygjunnar. Ef þú athugar ástand hindruvökvans í tvöföldu-þéttikerfi geturðu séð strax hvort aðalþéttingin er að brotna niður með því að athuga hvort vökvinn breytir um lit, seigju eða stigi, sem eru allt merki um leka. Hita- og skjálftastraumur setja frammistöðu grunnlínur sem sýna vandamál þegar þau byrja að birtast áður en þau verða of stór til að laga.

Mikilvægar viðhaldsverkefni

Hægt er að forðast flestar-varmabilanir með því að halda réttu magni af hindruvökva á sínum stað og tryggja að kælivatn flæði til að innsigla stuðningskerfi. Smyrjandi innsiglisboltar koma í veg fyrir að þeir níri sig og vertu viss um að þeir séu þjappaðir jafnt saman við uppsetningu. Með því að þrífa skaftið og gatið áður en innsiglið er sett upp losnar við óhreinindi eða ryk sem gæti valdið því að innsiglisflöturinn slitist of hratt. Það er mjög mikilvægt að fara nákvæmlega eftir togforskriftum fyrir þéttingu kirtilbolta, vegna þess að of-herðing getur skemmt innsiglihluti og undir-herðingu getur það valdið leka í ferlinu og valdið skemmdum á sliti.

Efnisval fyrir langlífi

Efnavernd, hitastöðugleiki, vélrænni styrkur og kostnaður eru allt hlutir sem þarf að huga að þegar réttu efnin eru valin fyrir aseccomix hrærivél innsigli. Kolefnis-grafítþéttingar eru góð í að keyra án olíu og þola skyndilegar breytingar á hitastigi, svo hægt er að nota þau við aðstæður þar sem olía er ekki alltaf til staðar. Kísilkarbíð er frábært fyrir erfiða efnaferla vegna þess að það slitnar ekki auðveldlega og hvarfast ekki við efni á breitt pH-svið. Volframkarbíð er harðasta efnið sem hægt er að nota í slípiefni. Þegar þú velur teygju þarftu að skoða efnasamhæfistöflur þess, hvernig það bregst við hitabreytingum og hversu vel það heldur við þjöppun. EPDM er best fyrir gufu og vatn, flúorkolefni er betra gegn kolvetni og FFKM er best fyrir öll efni í lækningastillingum.

Að velja rétta vélræna innsiglið fyrir hrærivélina fyrir umsókn þína

Nauðsynleg valviðmið

Til að velja rétta innsiglið verður þú fyrst að lýsa blöndunarforritinu að fullu. Efnissamhæfisstaðlar eru byggðir á efnasamsetningu vökvans, pH, hraða og föst efni. Vélrænni hönnunarþarfir eru stilltar af rekstrarskilyrðum eins og þrýstingi, hitastigi og snúningshraða. Þvermál skaftsins, stærð fylliboxsins og magn axialrýmis sem er tiltækt takmarkar allt val á líkamlegri innsigli. Hvort einfalt eða tvöfalt innsigli er best fer eftir því hversu mikilvægt ferlið er og hversu öruggt það er.

Samanburður á innsigli

Fyrir vinnu með hrærivélum þurfa vélrænar þéttingar sterka gorma sem halda innsigli andlitsins í sambandi, jafnvel þegar skaftið hreyfist, og jafnvægi hönnun sem heldur hitaframleiðslu í lágmarki. Hylkisþéttingar auðvelda uppsetningu og draga úr líkum á mistökum sem gætu skaðað skilvirkni. Með klofnum vélrænum þéttingum er hægt að bæta við hlutum án þess að taka þá í sundur, sem er gagnlegt til að halda stóru kjarnakerfum í góðu formi. Seguldrifstengikerfi losa algjörlega við þörfina á skafti, en þau kosta meira að framan og geta ekki sent eins mikið afl.

Uppruni frá áreiðanlegum framleiðendum

Gæðaþéttikerfi koma frá fyrirtækjum sem hafa sögu um að nota tæknikunnáttu sína í blöndunarbúnaði. Vel-þekktir veitendur veita tæknilega aðstoð á öllu ferlinu við að velja innsigli og geta gert hönnun sem hentar ekki almennri notkun. Áreiðanlegir OEM samstarfsaðilar halda fullum prófunarstöðvum til að tryggja að innsigli virki vel við raunverulegar-aðstæður áður en þau eru notuð. Stöðugleiki í aðfangakeðjunni tryggir að varahlutir séu alltaf tiltækir og að framleiðslustaðallinn sé sá sami frá lotu til lotu.

Uttox hefur meira en 30 ára reynslu af gerð vélrænna þéttinga. Tækniteymi okkar hjálpar búnaðarframleiðendum og endanotendum að velja réttu innsiglin fyrir erfiða blöndunarferli með því að gefa þeim ráð sem byggjast á sérstökum þörfum ferlisins. UT-Seccomix svarið sýnir hversu hollur við erum í því að búa til gagnleg, áreiðanleg lokunarkerfi sem uppfylla þarfir raunverulegrar-rekstrar á sama tíma og lækka heildarviðhaldskostnað.

Niðurstaða

Til að laga vandamál meðhrærivél vélrænni innsiglis, þú þarft að nota skipulagða nálgun og vita hvernig þessi kerfi virka undir sérstöku álagi. Snemma uppgötvun bilunarmerkja, nákvæm greining á rótum og innleiðing á réttum lausnum-hvort sem þetta eru viðhaldsbætur, efnisuppfærslur eða útskipti á innsigli-dregur úr ófyrirséðri niður í miðbæ og vernda heilleika ferlisins. Vel-úthugsað-val á innsigli byggt á þörfum forritsins, ásamt reglulegu viðhaldi og hágæða-efnum, tryggir langvarandi-frammistöðu í efna-, lyfja- og iðnaðarblöndunarverkefnum.

Algengar spurningar

1. Hversu oft ætti að skoða vélræna innsigli hrærivéla?

Hversu oft þú skoðar fer eftir því hversu mikilvægt ferlið er og hversu slæm aðgerðin er. Við mælum með sjónrænni athugun í fyrirhuguðum mánaðarlegum viðhaldshléum og ítarlegri-athugun, þar á meðal að athuga ástand innsiglisins, við ársfjórðungslega lokun. Rauntímaupplýsingum um árangur er safnað með því að athuga stöðugt magn hindruvökva, kælivatnsrennsli og hitastig hússins í þéttingarkerfum. Skoða skal hættuleg efni sem notuð eru í-mikilvægum forritum einu sinni í viku.

2. Hvað veldur skyndilegum leka innsigli í áður virkum kerfum?

Leki sem gerist allt í einu stafar venjulega af ferlibreytingum sem valda þrýstings- eða hitabreytingum sem eru of miklar til að innsiglið geti meðhöndlað, vélrænu losti frá brotinni tengingu eða skafti sem hittir eitthvað eða bilun í hindrunarvökvakerfi í tvöföldum innsigli. Þegar vinnsluvökvi kristallast í kringum innsiglisflöt getur hann losnað fljótt við notkun og skemmt þéttiflöt. Með því að skoða nýlegar breytingar á rekstri eða viðhaldsverkefnum er oft fundinn sá atburður sem setti af stað atburðarásina.

3. Hvenær ætti ég að gera við í stað þess að skipta um bilaða innsigli?

Þegar innsiglisflötur sýna slit umfram það sem framleiðandi mælir með, þegar teygjur aflagast varanlega eða brotna niður efnafræðilega, eða þegar málmar sýna tæringarskemmdir, þarf að skipta út. Fyrir hylkjahönnun sem hægt er að laga, þar sem aðeins þarf að skipta um ákveðna hluta, gæti viðgerð verið möguleg. Vegna vinnukostnaðar við að skipta um innsigli er oft ódýrara að skipta um mikið slitna hluta en að reyna að laga þá.

Samstarfsaðili við Uttox fyrir áreiðanlegar lausnir fyrir vélrænar innsigli með hrærivélum

Uttox býður upp á sérsniðnar þéttingarlausnir sem eru gerðar til að mæta þörfum krefjandi blöndunar- og reactors. OEM búnaðarframleiðendur sem vilja stöðugar aðfangakeðjur og skjóta sérfræðihjálp geta notað UT-Seccomix kerfið okkar í staðinn, sem er ódýrara. Við erum áreiðanlegur birgir afhrærivél vélrænni innsiglis í efna-, lyfja- og vinnsluiðnaði. Við höfum verið í viðskiptum í yfir 30 ár og höldum mikið birgðum til að tryggja hraða afhendingu. Þú getur sent tækniteymi okkar tölvupóst á info@uttox.com til að fá hjálp með umsókn, einstaka hönnun eða sýnishornsskoðun.

Heimildir

1. Summers-Smith, JD (1992). Vélræn innsigli fyrir betri afköst. London: Mechanical Engineering Publications Limited.

2. Nau, BS (1997). "Vélræn innsigli andlitsefni." Proceedings of the Institution of Mechanical Engineers, Part J: Journal of Engineering Tribology, 211(3), 165-183.

3. Flitney, RK (2007). Seal and Seal Handbook (5. útgáfa). Oxford: Elsevier Advanced Technology.

4. API staðall 682 (2014). Dælur-Skaftþéttingarkerfi fyrir miðflótta- og snúningsdælur (4. útgáfa). Washington, DC: American Petroleum Institute.

5. Lebeck, AO (1991). Meginreglur og hönnun vélrænna andlitsþéttinga. New York: John Wiley & Sons.

6. Müller, HK & Nau, BS (1998). Vökvaþéttingartækni: meginreglur og forrit. New York: Marcel Dekker.
